Page électronique


Cette page est conposée de réalisations électroniques simples inspirées de ce que j'ai pu apprendre sur le net (en particulier grace au forum futura et abcelectronique )

Logiciel de saisie de schèmas  (type plaque veroboard, pastille ..)


DIY Layout Creator 1.23

   DIY Layout Creator  disponible sur




http://diy-layout-creator.fr.malavida.com/

(adresse a recopier sur votre navigateur)


 Traduction de la notice en français (merci Laurent)



 Feuille au pas de 2,54 cette feuille (au format PDF ) permet de dessiner les circuits( il faudra peut etre adapter l'échelle à votre imprimante )

Circuits classiques

distributeur

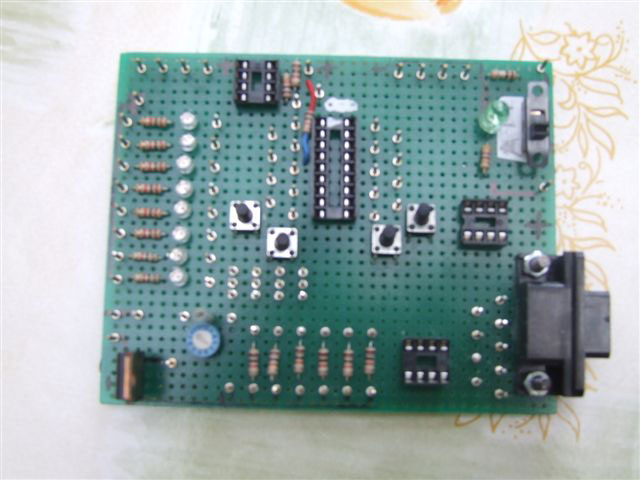

voici la platine d'essai qui me permet de mettre au point les montages à base de PIC . (LED,prise DB9 pour ecran LCD,eemplacement pour memoire24CXX,....)liaison entre picots par fils avec cosses.



Alimentation de l'aquarium

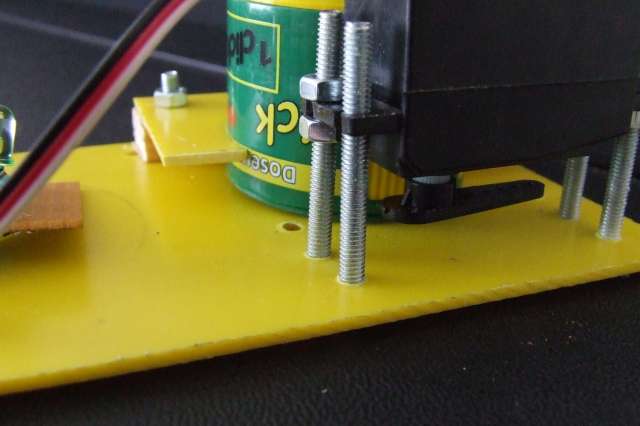

ce distributeur automatique permet d'alimenter mes poissons pendant les vacances Fichier explicatif
fichier du pic12F629 Fichier HEX

Video du distributeur

Un simulateur d'arc electrique de soudeur à l'arc pour modelisme
schemas dans la page TRAIN
identification des composants Fichier photos des composants
code de couleur des composants Fichier code des couleurs

Un petit programme d'essai pour tester un LCD sur un pic 16F876A mode 4bits
Connectique .pdf programmed'essai hex essailcd.hex


Un petit exposé sur ma façon de programmer les microprosseurs PIC
(programmation structurée ,basic ........)
Fichier explicatif.pdf


Thermomettre à mémoire
Stockage de plus de 4000 valeurs de tension (entre 0 et 5V)restitution sur afficheur LCD ou sous forme de courbe
Fichier explicatif.pdf(schemas ...)comment stocker periodiquement et relire la temperature (ecran LCD ou graphe )
enregtempseconde.hex ou Fichier enregtempseconde.hex programme à charger dans le pic 16F818
trace de la courbe dans excel courbetemp.xls

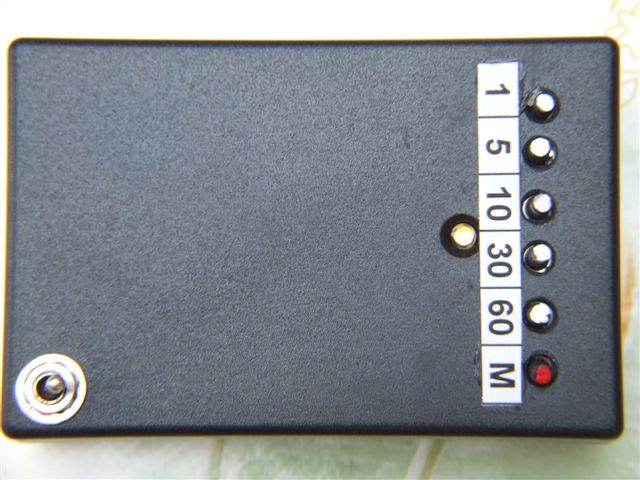

Minuterie

Ce minuteur à faible consommation (quelque milliampéres ) permet de programmer le temps de 1seconde à 32000 minutes !

Fichier timer.PDF explicatif

Fichier timer.HEX pour PIC 16F818

Fichier timer.HEX pour PIC 16F628



Intervallomètre

Cet intervallometre réalisé avec un microcontroleur (pic 16F818 ) permet de mémoriser le nombre de cycles souhaité ,le temps de pose ,et le temps entre chaque pose .Par exemple prendre des photos toutes les 15 minutes ou commander un relais 5 secondes toutes les 30 minutes (les temps sont réglables de 1s à 32000 minutes !)

Fichier interval3.PDF explicatif

Fichier intervalle.HEX pour PIC 16F818

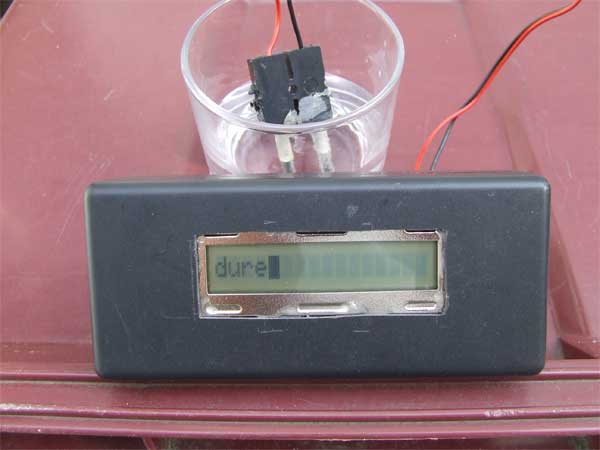

Mesure de la dureté de l'eau

En aquariophilie il est important de mesurer la dureté de l'eau. Ce petit boitier muni d'une sonde indique la dureté de l'eau .En effet plus l'eau contient de sel minéraux plus elle est conduit l'électricite .Il suffit donc de mesurer sa conductivité afin de connaitre sa dureté.

.Documentation et schémas ( Circuit de base PIC 16F818)
Fichier à tranferer dans le PIC fichier hex ( FicherCircuit de base PIC 16F818

Retour haut de page

Télecommande Rétro

Pour programmer l'enregistrement d'une émission (sur un magnétoscope Philips) il suffit de mettre le reveil "à sonner à l'heure dite " et de le poser sur son support .A l'heure ainsi programmé le boitier emettra une commande infrarouge correspondant à "allumer le magnétoscope attendre 3 secondes mettre en route l'enregistrement" .

Exemple d'utilisation :si votre magnétoscope n'est pas équipé pour enregistrer TPS il suffit de mettre en route le décodeur sur la chaine à enregistrer (ne pas allumer votre téléviseur ni votre magnétoscope ) choisir votre heure et respecter la procédure ci dessus .Documentation et schémas.doc ( Circuit de base PIC 12F629 ou PIC675)Documentation et schémas.pdf

Retour haut de page

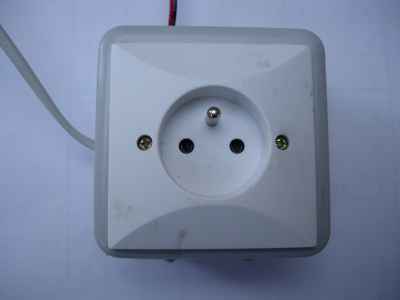

commander un équipement sous 220V

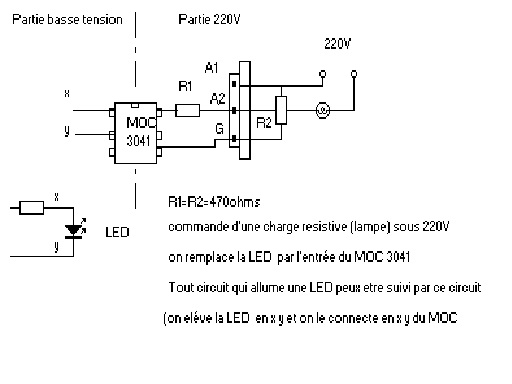

Si vous pouvez allumer une LED alors vous pouvee commander une lampe sous 220V . ( Circuit à base MOC 3041)Documentation et schémas

Schémas du circuit uniquement

Le circuit est isolé galvaniquement il n'y pas de relation electrique ente le circuit de commande (fil rouge et noir et les fils et prise du secteur )



BA BA de l'électronique par la pratique

Rôle des composants courants (c'est un mini cours d"electronique) initiation.pdf
travaux pratiques pour manipuler et mieux comprendre

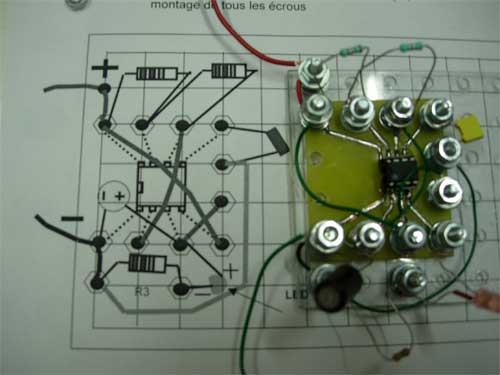

juillet 2011 travaux pratiques d'éléectronique de base (mériel necessaire: une plachette de bois , quelques clou cuivré de 1,5mm un fer à souder et quelques composants
ces documents sont les supports des manip. faites au club
Cours d'électronique intitiation.pdf
Utilisation du multipmetre tension et intensité TP1.pdf
les resistances TP2.pdf
circuit électrique et circuit feroviaireTP3.pdf
mesurer une resistance evaluer sa puissance TP4.pdf
maniputation autour d'une diode et d'une LED TP5.pdf
comparatif et explicatif TP1 et TP5 REMARQUE1.pdf


Amplificateur O.P. amplification de tensionOP1.pdf


anciens montages ancienne méthode
Retour haut de page
  programmation pic et picaxe voir la page pic et picaxe
